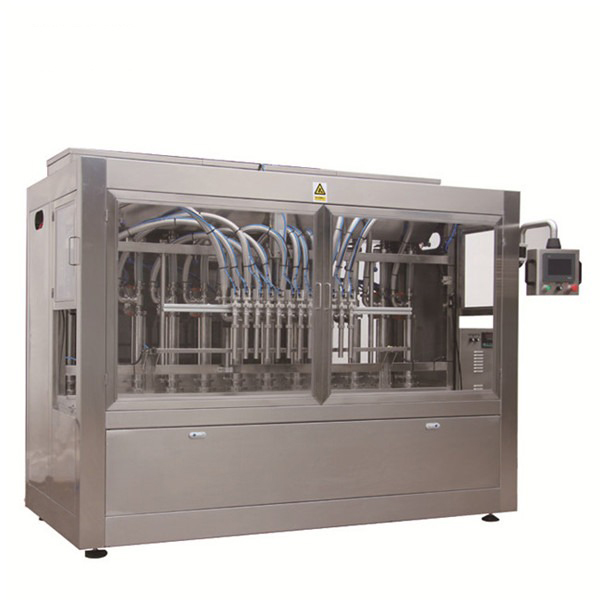

آلة تعبئة أسطوانة الديزل الوصف:
خط تعبئة أسطوانة الديزل لنوع الوزن ، وفقًا للحالة الفعلية للعميل ، جنبًا إلى جنب مع تقنية الشركة الحاصلة على براءة اختراع والمصممة في.
خط تعبئة أسطوانة الديزل بالكامل عن طريق: خط ناقل الأسطوانة (على البرميل) ، افتح محطة الغطاء ، محطة التعبئة ، مختومة ، غطاء هوائي ، محطة الإغلاق ، خط ناقل الأسطوانة لتراكم الطاقة ، تركيبة برميل منتهية - أربعة برميل للبرميل في اللقطة الخشبية (2 × 2 ياردة منصة دلو) ، نظام الطاقة ، نظام هوائي ، نظام وزن ، نظام ضخ مضاد للسقوط ، أنظمة كهربائية وأنظمة أخرى.
- 1. خط ناقل العصا: وظيفة خط الناقل هذا للبرميل ليتم تعبئته للتسليم ، والوصول السلس إلى الأسطوانة ، كقوة منفصلة.
- 2. فتح محطة الغطاء: دور خط ناقل الشريط المراد ملؤه في الدلو لفتح الهواء بعد الغطاء لدخول محطة التعبئة.
- 3. محطة التعبئة: سيحمل ناقل العصا منطقة تعبئة لإدخال الجرافة. كشف برميل تلقائيا ، وتحديد المواقع. الدلو الفارغ الموجود في محطة التعبئة تحت رأس التعبئة ، يسقط رأس التعبئة تلقائيًا في الفم ويتم تقشيره تلقائيًا لملئه. املأ العداد بالمتر. الحجم المستهدف ب. كمية سريعة ، ج. تقدم كمية العمل. يتم إعادة تعيين الرأس تلقائيًا بعد الوصول إلى القيمة المطلوبة. مع التقشير الأوتوماتيكي ، يتم ملء الرأس تلقائيًا برفع الصمام وإسقاطه وفتحه وإغلاقه وملء سريع وبطيء وسلسلة من الإجراءات تلقائيًا. الجهاز لديه وظيفة ذكية للتشذيب عند التعبئة التالية وفقًا للوزن الفعلي وكمية الخطأ المحددة.سرعة الملء عن طريق التحكم في التردد ، والتحكم بسرعتين ، وسرعة أي قابل للتعديل. القناة الرئيسية مع التحكم في صمام الكرة الهوائية ، وتوفير الاستخدام في حالات الطوارئ. يمكن ضبطه على الوزن الصافي أو الحشوة الإجمالية.
- 4. غطاء ، فوهة المحطة: تم ملء محطة التعبئة فوق الدلو في المحطة ، في المحطة فوق الغطاء المعلق الاصطناعي ، إغلاق صناعي (المطر ، غطاء مضاد للسرقة) (كبير) مجموعتين من الأدوات ، من خلال يقوم المشغل باستكمال التغطية وغطاء المطر الكبير في فم العملية.
- 5. خط ناقل الأسطوانة لتراكم الطاقة: من العملية السابقة تم الانتهاء من الملء ، السد ، إغلاق الدلو في خط الناقل في الرمز بعد الختم.
- 6. النظام الهوائي: وظيفة النظام: ① للمحطة لتحديد موضع مسافة الفجوة المناسبة ، ② لعمل المحطة للعمل المؤازر ③ في الغطاء اللولبي ، فم المحطة يعمل مباشرة.
- 7. النظام الكهربائي: جنبا إلى جنب مع النظام الهوائي لإكمال عمل النظام بأكمله لنقل الأوامر المؤازرة ، والاتصالات ، والتنسيق.
- 8. نظام الوزن: يتكون النظام من مستشعرين للوزن وأدوات ذكية. هو تحقيق نظام ملء الدقة الرئيسية.
- 9. نظام ضخ مضاد للسقوط: آلة تعبئة أسطوانة الديزل التي تستخدم نظام ضخ الضغط السلبي لضمان عملية ظاهرة التنقيط الخالية من الزيت.
خصائص الأداء الرئيسية والبيانات الفنية:
- 1. شاشة ملونة تعمل باللمس (واجهة بين الإنسان والآلة): خط ملء باستخدام شاشة تعمل باللمس ملونة شعبية عالمية ، بحيث تكون العملية أكثر بساطة وملاءمة ، سهلة الاستخدام ، غنية بالمحتوى ، يمكن للأصابع دخول الحالة والوظيفة المطلوبة .
- 2. المجلس التشريعي الصناعي: من أجل الإجراءات الصحيحة والصحيحة لعمل النظام. خط تعبئة أسطوانة الديزل باستخدام التحكم الصناعي PLC للتحكم في البرنامج. بحيث المعدات والإجراءات التي تعمل إنذار ذكي موثوقة وذكية ، عمل غير طبيعي.
- 3. التكنولوجيا ذات السرعتين: في عملية التعبئة ، من أجل حل التناقض بين كفاءة الإنتاج والدقة ، استخدام تكنولوجيا الشركة الوطنية مزدوجة السرعة براءات الاختراع. يتم استخدام الواردات الخارجية من المعدات في محطتين ، (محطة لعدد كبير من التعبئة ، وملء دقيق آخر لمحطة) ، وتقنية شركتي لمحطة لإكمال ملء (كبير) سريع وتعبئة دقيقة (باستخدام تقنية تحويل التردد) ، جعل المعدات أكثر إحكاما ومعقولة ، وأكثر إنتاجية.
- 4. مكافحة التنقيط والانسحاب: بعد التعبئة ، يتم إغلاق رأس التعبئة وإغلاقه ، ولديه ضغط سلبي يعود إلى منع التنقيط ، وسوف يكون الصمام على قلب الصمام لكمية صغيرة من الزيت إلى التخزين ، للعمل لا توجد ظاهرة بالتنقيط.
- 5. مقدار التعديل: قياس خط التعبئة باستخدام أداة ذكية تعيين حجم الهدف والحجم السريع وزيادة كمية نقل الوزن بوزن الإشارة ، ثم بواسطة صمام الملف اللولبي المؤازر ، الاسطوانة لإكمال. في مقدار التعديل على الصك تحتاج فقط إلى ضبط كمية سريعة ومبكرة لتحقيق كل من الإنتاج الفعال ، ولكن أيضًا قياس عالي الدقة. العمل بسرعة ، فإن التأثير واضح. تحتوي الأداة أيضًا على وظيفة ذكية للتصحيح التلقائي لقيمة الخطأ لكمية التعبئة التالية.
- 6. الأجزاء الرئيسية لخط التعبئة باستخدام الأجزاء المستوردة ، والعمر الطويل ، والعمل المستقر ، PLC باستخدام Germany SIEMENS ، والكشف الكهروضوئي باستخدام ألمانيا TURCK ، والمولدات الكهربائية باستخدام SMC الياباني ، والمفاصل الهوائية Germany Festo …….
